一、TCP三次握手

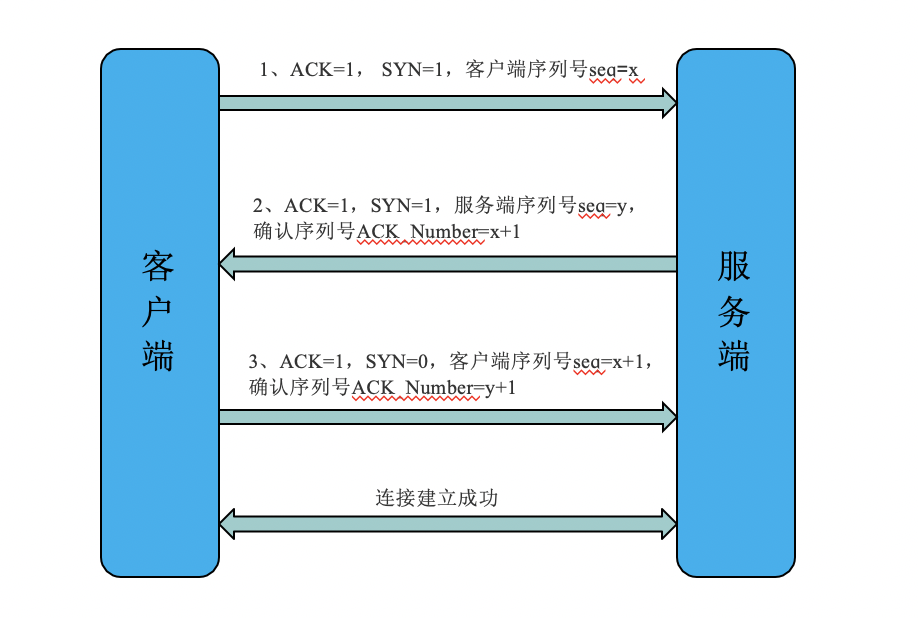

图解

三次握手过程详解

• 第一次握手：

  • 1、【客户端】向【服务端】发送连接请求报文，标记ACK=1， SYN=1，客户端序列号seq=x，客户端进入等待状态。

• 第二次握手：

  • 1、【服务端】收到请求报文，将收到的报文缓存起来，缓存客户端seq=x
  • 3、【服务端】向【客户端】发送确认报文，生成一个【服务端】seq=y，标记ACK=1，SYN=1，【服务端】自己的序列号seq=y，确认序列号ACK_Number=x+1，发送给【客户端】

• 第三次握手：

  • 1、【客户端】收到服务端发送的确认报文，将收到的报文存起来，缓存【服务端】seq=y
  • 2、【客户端】发送确认报文给【服务端】，标记ACK=1，SYN=0，【客户端】自己的序列号seq=x+1，确认序列号ACK_Number=y+1
  • 3、【客户端】、【服务端】都会进入ESTABLISHED (连接已建立状态)

二、TCP四次挥手

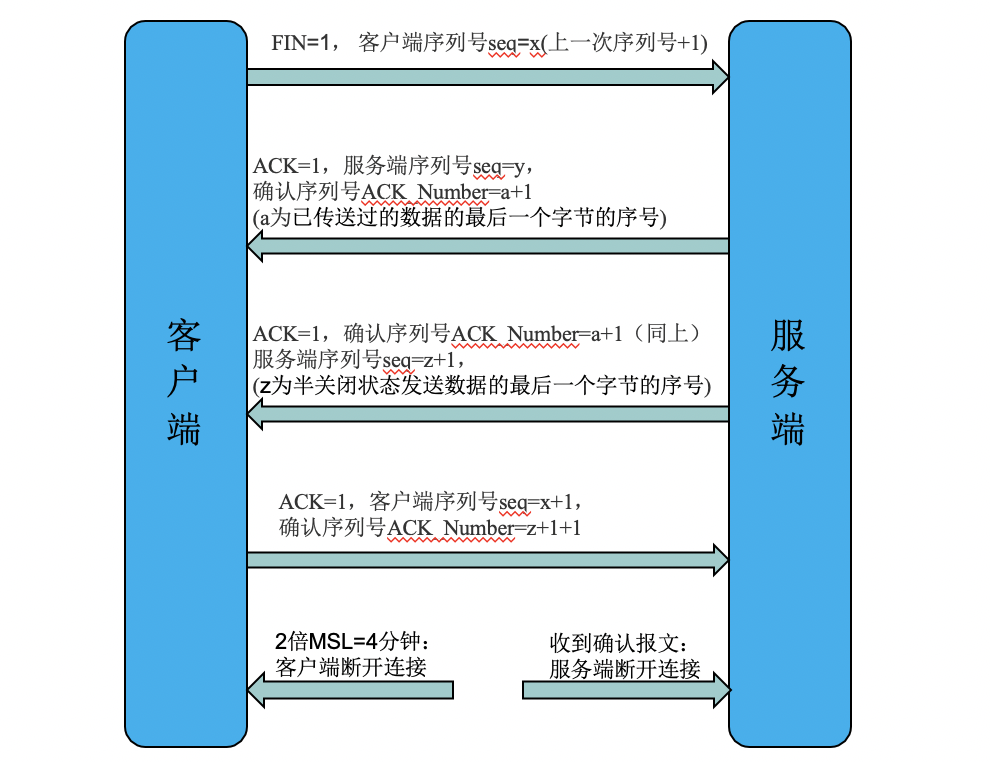

图解

四次挥手过程详解

• 第一次挥手：

  • 1、【客户端】向【服务端】发送释放连接报文，并停止发送数据，主动关闭 TCP 连接
  • 2、标记FIN=1，【客户端序列号】seq=x，该序号等于前面已经传送过去的数据的最后一个字节的序号加1
  • 3、这时，客户端 FIN—WAIT-1 (终止等待1)状态，等待服务端确认

• 第二次挥手：

  • 1、【服务端】收到释放连接报文，将收到的报文缓存起来，缓存【客户端】seq=x
  • 2、【服务端】向【客户端】发出确认释放报文，标记ACK=1，【服务端序列号】seq=y，确认序列号ACK_Number=a+1
    （a为【服务端】前面已经传送过的数据的最后一个字节的序号）
  • 3、此时【服务端】进入CLOSE—WAIT(关闭等待)状态
  • 4、此时TCP服务器进程应该通知上层的应用进程，因为【客户端】到【服务端】这个方向的连接就释放了，这时TCP处于半关闭状态，即【客户端】已经没有数据要发了，但【服务端】若发送数据，【客户端】仍要接受，也就是说从【服务端】到【客户端】这个方向的连接并没有关闭，这个状态可能会持续一些时间。

• 第三次挥手：

  • 1、【客户端】收到【服务端】确认报文，并缓存起来
  • 2、此时【客户端】进入FIN—WAIT(终止等待2)状态，等待【服务端】发起释放连接报文
  • 3、如果【服务端】没有数据要发送给【客户端】了，【服务端】的应用进程就会通知TCP释放连接
  • 4、此时【服务端】向【客户端】发送释放连接报文，标记FIN=1，确认序列号ACK_Number=a+1(与第二次挥手的确认号一致)，【服务端序号】seq=z+1(z为半关闭状态发送的数据的最后一个字节的序号)
  • 5、此时【服务端】进入最后确认状态，等待【客户端】确认

• 第四次挥手：

  • 1、【客户端】收到【服务端】释放连接请求，必须发出确认
  • 2、【客户端】向【服务端】发送确认报文，标记ACK=1，确认号序列号ACK_Numbe=z+1+1，【客户端序号】seq=x+1(x为第一次挥手的seq)
  • 3、此时【客户端】进入等待状态，必须经过时间等待计时器设置的时间2倍MSL(报文最大生存时间)后，【客户端】才进入CLOSED状态，MSL叫做最长报文寿命，RFC建议设为2分钟，实际应用中是30秒。在这2倍MSL期间【客户端】进入TIME—WAIT状态后，要经过4分钟才能进入到CLOSED状态。
  • 4、【服务端】只要收到了【客户端】的确认后，就进入了CLOSED状态
  • 5、当【客户端】和【服务端】都进入CLOSED状态后，连接就完全释放了
